프로그레시브 금형 vs 딥 드로잉 vs 단발 프레스 가공

프로그레시브 프레스와 딥 드로잉은 무엇이 다른가요?

프로그레시브 프레스는 생산 구성을 설명합니다. 스트립이 일정한 피치로 여러 스테이션을 통과합니다. 딥 드로잉은 변형 방식을 설명합니다. 펀치가 판재를 다이 안으로 끌어들이면 주변 소재가 안쪽으로 유입됩니다. 따라서 프로그레시브 금형에는 피어싱, 트리밍, 굽힘과 함께 드로잉 스테이션도 들어갈 수 있습니다. [1][2]

단일 공정은 가공 위치를 뜻합니다. 컴파운드 절단은 그 위치에서 구멍 뚫기와 외형 절단 등을 한 스트로크에 결합하는 작업입니다. 따라서 컴파운드 절단도 단일 공정 금형에서 수행할 수 있습니다. [1]

이 구분은 견적 비교에도 영향을 줍니다. 이음매 없는 컵이라면 가능한 범위에서 개별 드로잉 금형, 프로그레시브 드로잉, 트랜스퍼 드로잉을 비교해야 합니다. 평평한 타공 블랭크 견적은 금형비가 저렴해도 완성된 컵과 동등한 대안이 아닙니다.

단공정 금형과 복합 금형은 언제 적합한가요?

작업이 단순하거나 수요가 불확실하거나 개별 성형 단계에 별도 작업 공간이 필요하다면 단공정 금형을 검토할 수 있습니다. 평판 부품의 안팎 윤곽을 함께 가공해야 한다면 복합 전단 금형이 유용할 수 있습니다. 다만 금형 명칭만으로 최저 완성품 비용이나 특정 공차를 보장할 수는 없습니다.

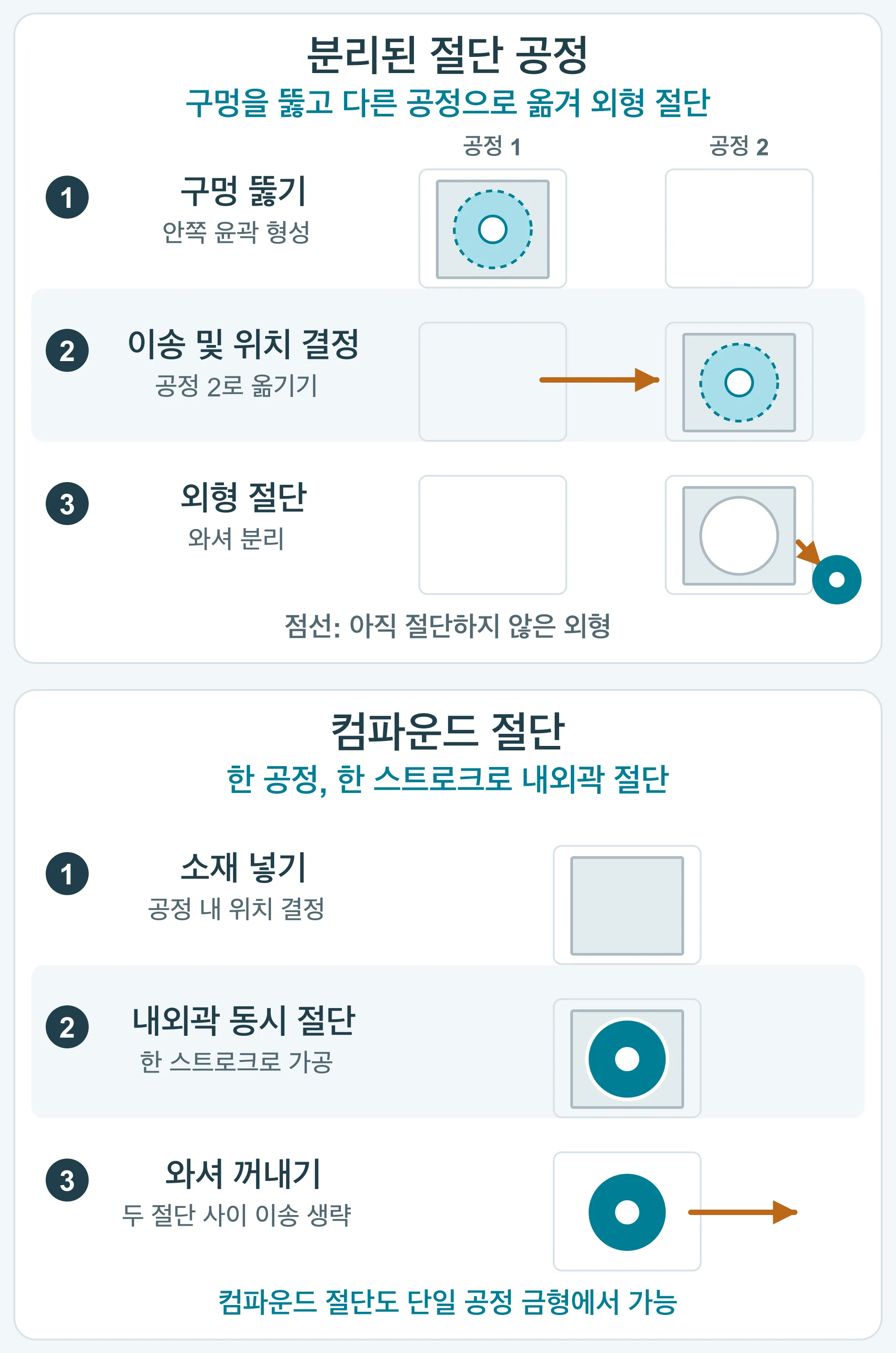

구멍 하나가 있는 평와셔를 예로 들면, 복합 금형으로 피어싱과 외곽 블랭킹을 한 번에 수행해 두 절단 작업 사이의 재배치를 줄일 수 있습니다. 굽힌 탭도 있다면 견적에는 굽힘과 그 셋업 비용을 포함하거나 다른 통합 공정을 제시해야 합니다.

금형을 분리하면 일부 설계 변경을 한 공정에 한정하기 쉬울 수 있습니다. 반면 반복 투입, 위치 설정, 운반과 공정 사이 재공품이 늘어납니다. 소량의 드로잉 하우징도 여러 전용 성형 금형을 필요로 할 수 있습니다. 수량이 적어도 형상 요구는 사라지지 않습니다. [1]

어떤 부품에 프로그레시브 또는 트랜스퍼 금형이 적합한가요?

설계가 안정되고 경제적인 작업 순서 내내 스트립에 연결해 둘 수 있는 부품은 프로그레시브 금형을 검토하기 좋습니다. 독립된 블랭크가 자유롭게 유입되거나 방향을 바꾸거나 성형 단계 사이를 이동해야 한다면 트랜스퍼 방식이 유용합니다. 크기 외에도 스트립 지지, 접근 공간, 소재 흐름이 중요합니다. [1][2]

프로그레시브 금형의 캐리어는 성형 중인 부품을 지지하고 운반하도록 남겨 둔 스트립 부분입니다. 이송과 성형을 견디고 다음 작업에 공간을 제공하며 정해진 위치에서 완제품을 분리해야 합니다. 높이가 큰 형상은 금형에 부딪히지 않고 이동할 수 있도록 충분한 상승량과 여유 공간도 필요합니다.

트랜스퍼 금형은 부품을 계속 스트립에 연결해 둘 필요가 없지만, 파지·위치 결정·동기 이송이 추가됩니다. 엔지니어는 잡을 수 있는 위치와 각 스테이션에서 들어 올릴 공간을 확보해야 합니다. 변형되기 쉬운 테두리나 외관면은 그리퍼가 닿을 수 있는 위치를 제한할 수 있습니다.

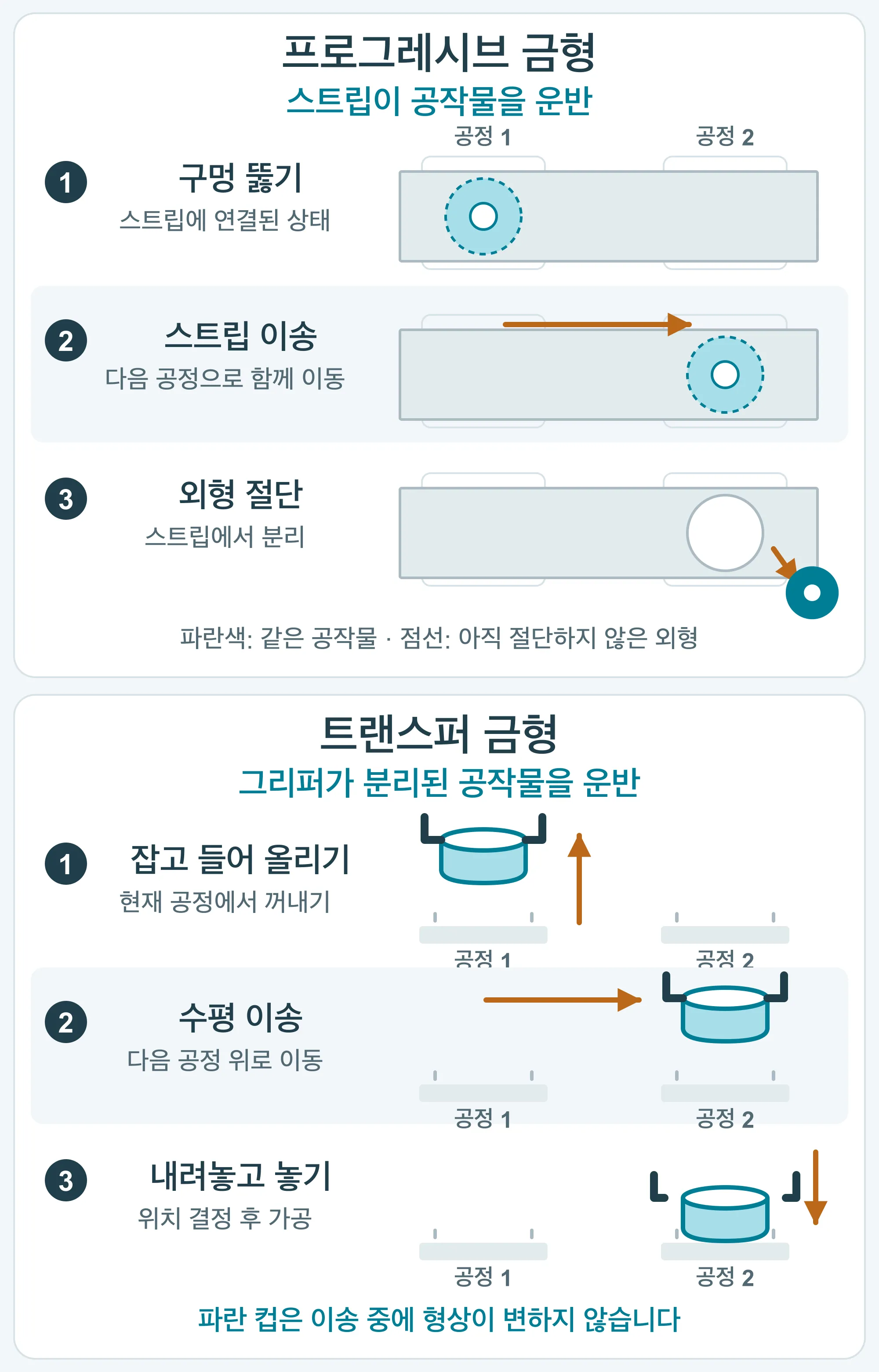

프로그레시브 예에서는 같은 스트립의 다른 공작물을 생략했습니다. 배출 화살표는 분리를 뜻하며 실제 배출 방향을 지정하지 않습니다. 트랜스퍼 예는 운반만 보여 주며 이동 중에는 컵 형상이 바뀌지 않습니다. 다음 성형은 내려놓기, 위치 결정, 그리퍼 회피 후에 이루어집니다.

• 구멍과 여러 굽힘이 있는 브래킷: 도면과 수요가 안정되면 프로그레시브 금형을 검토하고 캐리어가 굽힘을 방해하지 않는지 확인합니다.
• 플랜지가 있는 작은 드로잉 컵: 스트립 연결부가 안쪽 소재 유입을 허용하고 스테이션 여유 공간이 충분하면 프로그레시브 드로잉을 고려할 수 있습니다.
• 여러 차례 드로잉이나 방향 전환이 필요한 하우징: 트랜스퍼와 개별 드로잉 공정을 비교합니다. 모든 중공 부품에 트랜스퍼가 필요한 것은 아닙니다.

• 프로그레시브 금형의 스트립 레이아웃과 설계 보기
• 트랜스퍼 금형의 그립 및 이송 동작 보기

딥 드로잉 공정을 정하기 전에 무엇을 확인해야 하나요?

드로잉 가능 여부는 측벽에 필요한 소재량과, 허용 범위를 넘는 주름·두께 감소·파단 없이 소재가 유입될 수 있는지에 달려 있습니다. 소재 등급과 상태, 블랭크 형상, 모서리 반경, 마찰과 누름 조건이 영향을 줍니다. 최종 깊이만으로 공정 순서를 정할 수는 없습니다. [2][3]

블랭크 홀더는 플랜지의 소재 유입을 제어합니다. 누름이 부족하면 주름이 생길 수 있고, 지나치면 유입을 방해해 두께 감소나 파단을 유발할 수 있습니다. 드로잉 중에도 어느 정도 늘어남이 발생하므로, 이음매가 없다고 원래 판 두께가 모든 곳에 균일하게 유지되는 것은 아닙니다.

재드로잉은 이미 드로잉한 부품을 다음 단계에서 다시 성형하며, 보통 지름을 줄이고 깊이를 늘립니다. 추가 드로잉, 트리밍, 사이징, 중간 열처리 여부는 형상과 소재에 따라 달라집니다. 단가에 어떤 작업이 포함되는지 알 수 있도록 제안 공정에 이를 명시해야 합니다.

금형 투자, 수량, 납기는 어떻게 비교하나요?

실제 발주할 가능성이 있는 수량을 기준으로 합격품 납품까지의 총비용을 비교하세요. 금형, 소재, 가공, 검사, 표면 처리, 유지보수를 포함합니다. 프로그레시브 금형은 반복 운반을 줄일 수 있지만 투자 효과는 실제 절감액, 주문 지속성, 설계 유지 기간에 달려 있습니다.

각 견적에 작업 순서, 별도 성형·트리밍 공정, 일회성·로트별·개당 비용을 명시해 달라고 요청하세요. 소재, 표면 처리, 합격 기준, 납품 수량을 동일하게 맞춰야 합니다. 프레스가 빨라도 비용이 큰 후속 작업이 견적에서 빠져 있다면 전체 비용은 판단할 수 없습니다.

프로그레시브 금형을 정당화하는 보편적인 연간 수량 기준은 없습니다. 소형 금형으로 만드는 단순 부품과 여러 단계가 필요한 하우징은 비용 구조가 다릅니다. 예상 수요와 낮은 수요를 각각 검토하고 설계가 바뀔 수 있다면 금형 수정 비용도 고려하세요. [1]

첫 샘플, 샘플 승인, 양산 납품 일정을 구분하세요. 스테이션이 많으면 금형 제작과 시운전 작업이 늘고, 단순한 공정은 생산 중 운반이 더 많을 수 있습니다. 공정 이름만 보지 말고 어떤 도면 결정, 소재 조달, 샘플 검사가 일정을 좌우하는지 확인해야 합니다.

• 금형비, 트라이아웃 및 납기 비교 자세히 보기

제안된 공정을 승인하기 전에 무엇을 확인하나요?

부품의 기능과 대표성 있는 샘플의 결과를 기준으로 공정을 승인하세요. 구매자는 조립, 밀봉, 접촉, 외관이 중요한 위치를 알려 주고, 공급업체는 공정과 검사 계획이 이를 어떻게 충족하는지 설명해야 합니다. 문의 전에 드로잉 힘을 계산하거나 스트립 레이아웃을 설계할 필요는 없습니다.

브래킷은 장착 구멍과 조립 위치를 잡는 면을 표시하세요. 컵이나 하우징은 상대 부품이 들어가는 입구, 밀봉 테두리, 자국이 허용되지 않는 면을 알려 주세요. 이 정보로 트리밍, 사이징, 추가 검사가 필요한 위치를 판단할 수 있습니다.

• 샘플에 적용된 도면 개정, 소재, 표면 처리를 확인합니다.
• 조립 치수에 영향을 줄 수 있는 모든 작업이 끝난 뒤 합의한 치수를 검사합니다. 필요하면 표면 처리 후 상태를 포함합니다.
• 드로잉 부품의 중요한 벽·모서리 두께 감소, 균열, 주름, 테두리 상태를 합의한 기준으로 확인합니다.
• 샘플과 양산 공정이 다르면 검증된 사항과 양산 금형으로 추가 확인할 특성을 기록합니다.
