عند مقارنة عروض الكبس، تأكد أولاً أن كل مسار يسلّم الشكل النهائي نفسه وفق متطلبات القبول نفسها، ثم قارن تكلفة القالب وسعر القطعة. يلخّص الجدول العمليات وطريقة النقل، وتوضح أمثلة الحلقة والكوب كيفية الاختيار.
ما الفرق الفعلي بين الكبس التتابعي والسحب العميق؟
يصف الكبس التتابعي تنظيم الإنتاج: يتقدم الشريط بمسافة ثابتة عبر مجموعة من المحطات. أما السحب العميق فيصف التشوه: تسحب اللكمة الصفيحة إلى تجويف القالب بينما يتدفق المعدن المحيط إلى الداخل. لذلك يمكن أن يجمع القالب التتابعي بين السحب والتثقيب وتشذيب الحواف والثني. [1][2]

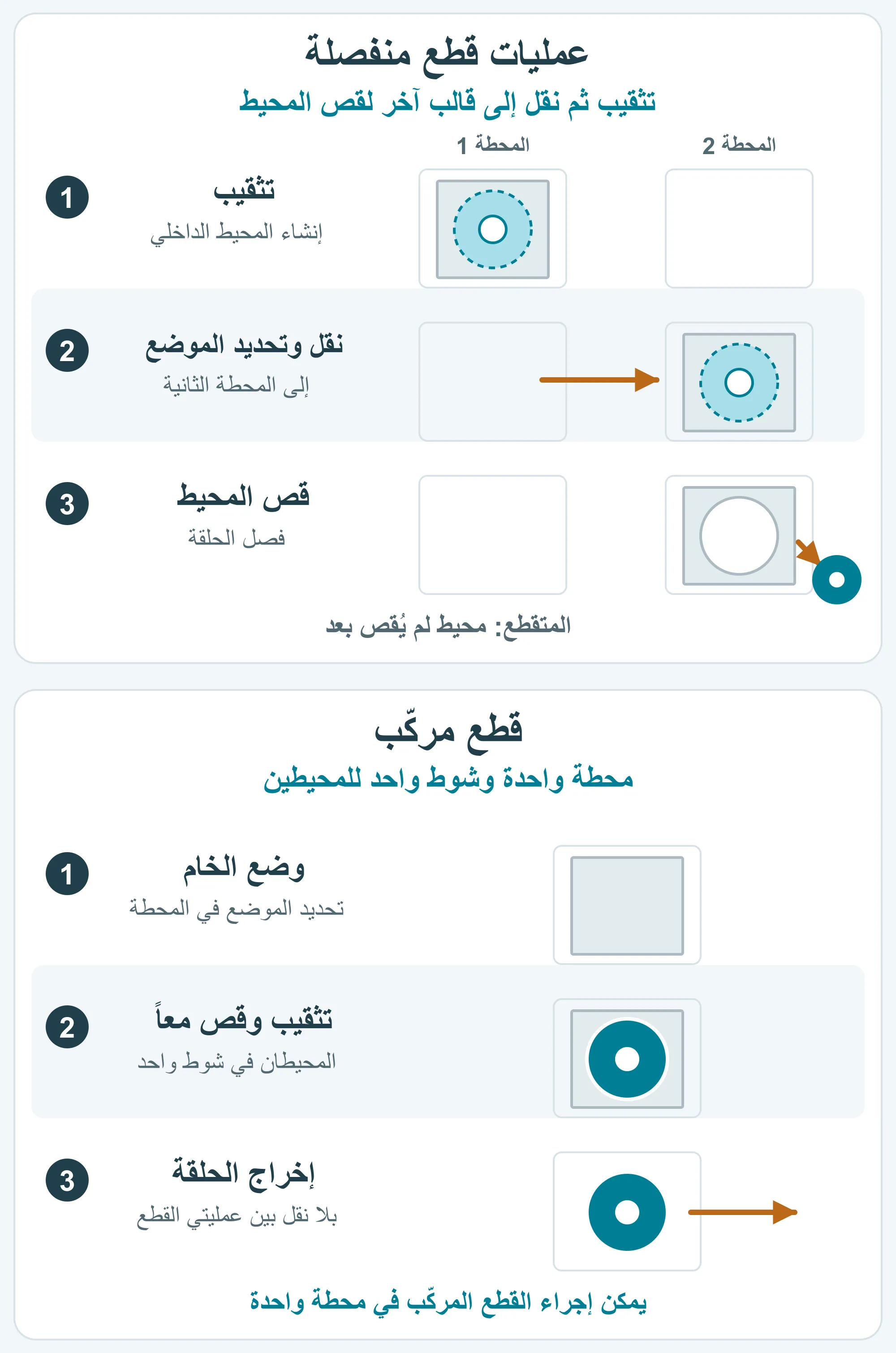

المحطة الواحدة تصف موضع العمل. أما القطع المركّب فيجمع في هذا الموضع عمليات مثل التثقيب وقص المحيط في شوط واحد، ولذلك يمكن أن يكون قالب القطع المركّب أحادي المحطة أيضاً. [1]
يغير هذا التمييز طريقة مقارنة العروض. لصنع كوب بلا وصلة، قارن السحب بقوالب منفصلة والسحب التتابعي والسحب بقوالب النقل متى كانت ممكنة. عرض توريد خامة مسطحة مثقوبة لا يعادل عرض القطعة المجوفة المكتملة لمجرد أن تكلفة قالبه أقل.
| ترتيب القالب | حركة القطعة | حالة تستحق الدراسة | ما يجب مراجعته |
|---|---|---|---|
| قوالب أحادية المحطة تُستخدم على مراحل | تحميل الخامة أو القطعة لكل عملية | قطع بسيطة أو طلب غير مؤكد أو مراحل سحب منفصلة | المناولة وإعادة التموضع وجميع القوالب المطلوبة |
| قالب قطع مركب | عدة عمليات قطع في محطة واحدة | وردة أو صفيحة مسطحة ذات حدود داخلية وخارجية مترابطة | خلوص القطع وإخراج القطعة والتشكيل اللاحق |
| قالب تتابعي | تتحرك القطعة مع حامل الشريط | حوامل مستقرة التصميم أو ملامسات أو أكواب مناسبة | متانة الحامل واستغلال المادة والخلوص واستقرار التصميم |
| قوالب نقل | نقل خامات أو قطع منفصلة بين المحطات | أغلفة مسحوبة أو قطع تتطلب حركة حرة بين المراحل | مساحة الإمساك والتموضع والحركة ونطاق القوالب |
متى تناسب قوالب المحطة الواحدة والقوالب المركبة؟
تستحق قوالب المحطة الواحدة الدراسة عندما تكون العملية بسيطة، أو الطلب غير مؤكد، أو تحتاج بعض مراحل التشكيل إلى وصول مستقل. وقد يفيد قالب القطع المركب للقطع المسطحة التي يلزم إنتاج حدودها الداخلية والخارجية معاً. لكن اسم القالب لا يضمن أقل تكلفة للقطعة النهائية أو سماحية محددة.
خذ وردة معدنية مسطحة بفتحة واحدة مثالاً. يمكن للقالب المركب تثقيب الفتحة وقطع المحيط الخارجي في شوط واحد، دون نقل القطعة بين عمليتي القطع. وإذا كانت تضم لساناً مثنياً أيضاً، فيجب أن يشمل العرض عملية الثني وإعدادها، أو مساراً آخر يجمع العمليات.
قد تسهّل القوالب المنفصلة حصر تعديل التصميم في عملية واحدة. وفي المقابل تتكرر عمليات التحميل والتموضع والمناولة، وقد تتراكم قطع قيد التشغيل بين المراحل. وحتى الغلاف المسحوب بكميات قليلة قد يحتاج إلى عدة قوالب تشكيل مخصصة؛ فالكمية المحدودة لا تلغي متطلبات الشكل. [1]
ما الذي يجعل القطعة مناسبة للقالب التتابعي أو قالب النقل؟
يكون القالب التتابعي جذاباً عندما يستقر التصميم وتستطيع القطعة البقاء متصلة بالشريط خلال تسلسل اقتصادي من العمليات. ويفيد قالب النقل عندما تحتاج الخامة المنفصلة إلى حرية التدفق أو تغيير الاتجاه أو الانتقال بين مراحل التشكيل. وإلى جانب الحجم، تؤثر طريقة دعم الشريط ومساحة الوصول وتدفق المعدن. [1][2]
حامل الشريط هو الجزء المتبقي من مادة الشريط الذي يمسك القطعة أثناء تشكيلها. ويجب أن يتحمل التغذية والتشكيل، ويترك مساحة للعملية التالية، ثم يحرر القطعة عند موضع الفصل المخطط. كما تتطلب الأشكال المرتفعة مقدار رفع وخلوص كافيين للتقدم دون الاصطدام بالقالب.
يلغي قالب النقل الحاجة إلى إبقاء كل قطعة على الشريط، لكنه يضيف الإمساك والتموضع والحركة المتزامنة. ويحتاج المهندسون إلى نقاط إمساك مناسبة ومساحة لرفع القطعة من كل محطة. وقد تحد الحافة الحساسة أو الواجهة الظاهرة من مواضع ملامسة الماسك.

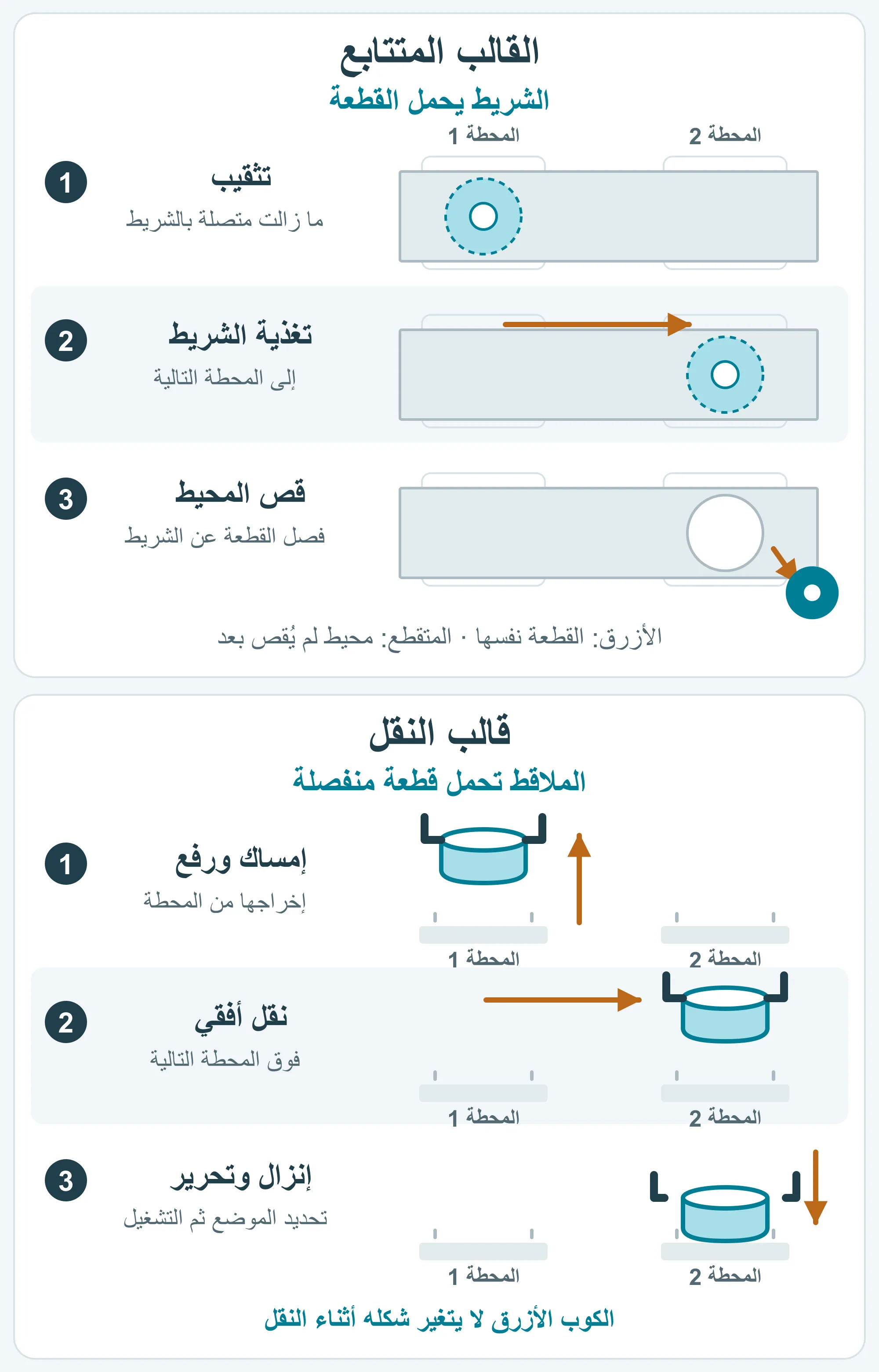

يحذف مثال القالب المتتابع القطع الأخرى على الشريط؛ ويعني سهم الخروج فصل القطعة ولا يحدد اتجاه إخراجها الفعلي. يوضح مثال قالب النقل المناولة فقط: يحتفظ الكوب بشكله أثناء الحركة، وتبدأ عملية التشكيل التالية بعد وضعه وتحديد موضعه وإبعاد الملاقط عن مسار القالب.
- حامل مثقوب بعدة ثنيات: راجع خيار القالب التتابعي عند استقرار الرسم والطلب، وتأكد من أن حامل الشريط لا يعيق الثني.
- كوب مسحوب صغير ذو شفة: قد يناسبه السحب التتابعي إذا سمحت وصلات الشريط بتدفق المعدن إلى الداخل وتوفرت المساحة اللازمة بين المحطات.
- غلاف يحتاج إلى عدة سحبات أو تغيير اتجاه: قارن النقل بعمليات السحب المنفصلة؛ فليست كل قطعة مجوفة بحاجة إلى قالب نقل.
ما الذي يجب مراجعته قبل اختيار مسار السحب العميق؟
تعتمد قابلية السحب على كمية المعدن التي يجب أن تتدفق إلى الجدار، وقدرتها على التدفق دون تجعد أو ترقق أو تمزق غير مقبول. وتؤثر رتبة المادة وحالتها وشكل الخامة وأنصاف أقطار الزوايا والاحتكاك والتثبيت. ولا يمكن تحديد تسلسل السحب من العمق النهائي وحده. [2][3]
يساعد ماسك الصفيحة في ضبط تدفق المعدن من الشفة. فقد يسمح التثبيت الضعيف بالتجعد، بينما قد يقيّد التثبيت المفرط التدفق ويساهم في الترقق أو التمزق. ويحدث بعض التمدد أثناء السحب أيضاً؛ لذا فإن غياب الوصلة لا يعني بقاء السمك الأصلي موحداً في كل المواضع.
تعيد عملية السحب اللاحق تشكيل قطعة سبق سحبها، وغالباً ما تقلل قطرها وتزيد عمقها. وتتوقف الحاجة إلى سحبات إضافية أو تشذيب أو معايرة أبعاد أو معالجة حرارية وسيطة على الهندسة والمادة. ينبغي توضيح هذه الخطوات في المسار المقترح حتى يتبين ما يتضمنه سعر القطعة.
مثال كوب بسيط: لماذا لا يكفي العمق وحده؟
لنفترض كوباً دائرياً بلا شفة، بقطر d = 20 mm مقاس عند منتصف سماكة الجدار، وارتفاع مستقيم h = 10 mm. نفترض سماكة شبه ثابتة ونهمل أنصاف أقطار الزوايا وسماحية التشذيب.
يجب أن يوفر القرص مادة القاعدة والجدار معاً. ومن تقارب مساحتي السطح نحصل على قطر القرص التقريبي: D ≈ √(d² + 4dh) = √(20² + 4 × 20 × 10) ≈ 34.6 mm.
يوضح التقدير مصدر مادة الجدار: خامة أعرض من الكوب النهائي. لكنه لا يثبت إمكانية إنجاز القطعة بسحبة واحدة ولا يحدد مقاس خامة الإنتاج. يجب مراجعة الزوايا الفعلية وتوزيع السمك وسماح التشذيب وسلوك المادة. أما الكوب المستطيل فيفرض شروط تدفق مختلفة عند الزوايا.
كيف تقارن استثمار القالب والكمية ومدة التسليم؟
قارن التكلفة الإجمالية للقطع المقبولة المسلّمة عند الكمية التي تتوقع طلبها فعلياً. أدرج القوالب والمادة وعمليات الإنتاج والفحص والتشطيب والصيانة. قد يقلل القالب التتابعي المناولة المتكررة، لكن جدواه المالية تعتمد على التوفير الفعلي واستمرار الطلبات والمدة التي يبقى فيها التصميم ثابتاً.
اطلب من كل عرض تحديد تسلسل العمليات وخطوات التشكيل أو التشذيب المنفصلة والتكاليف التي تُدفع مرة واحدة أو لكل دفعة أو لكل قطعة. قارن المادة والتشطيب ومعايير القبول وكميات التسليم نفسها. دورة مكبس سريعة لا تعوض عملية لاحقة مكلفة لم يشملها العرض.
لا يوجد حد سنوي عام يجعل القالب التتابعي الخيار الأفضل تلقائياً. تختلف اقتصاديات قطعة بسيطة بقالب صغير عن غلاف مسحوب بعدة مراحل. قارن سيناريو الطلب المتوقع بسيناريو أقل، وأدرج احتمال تعديل القالب إذا كان التصميم ما زال يتغير. [1]
افصل بين موعد العينة الأولى واعتمادها وتسليم الإنتاج. قد تعني المحطات الإضافية مزيداً من صناعة القالب وتجربته، بينما قد يحتاج المسار الأبسط إلى مناولة أكثر أثناء الإنتاج. اسأل عن قرارات الرسم وتوريد المادة وفحوص العينة التي تتحكم في الجدول، بدلاً من الاستدلال باسم العملية وحده.
ما الذي ينبغي تأكيده قبل اعتماد المسار المقترح؟
اعتمد المسار وفق وظيفة القطعة وما تثبته العينات الممثلة له. يحدد المشتري مواضع الملاءمة والإحكام والتلامس والمظهر، ويشرح المورد كيف تلبيها العملية وخطة الفحص. لا تحتاج إلى حساب قوة السحب أو تصميم ترتيب الشريط لبدء الاستفسار.
في الحامل، حدد فتحات التثبيت والأسطح التي تضبط موضعه في التجميع. وفي الكوب أو الغلاف، وضح فتحة استقبال القطعة المقابلة وحافة الإحكام وأي سطح لا يُقبل ظهور علامات عليه. تساعد هذه المعلومات في تحديد الحاجة إلى تشذيب أو معايرة أو فحص إضافي.
- أكد إصدار الرسم والمادة والتشطيب الذي تمثله العينات.
- افحص أبعاد الملاءمة المتفق عليها بعد جميع العمليات التي قد تغيرها، بما فيها التشطيب عند الحاجة.
- في القطع المسحوبة، راجع ترقق الجدار أو الزوايا الحرجة والشقوق والتجعد وحالة الحافة وفق معايير متفق عليها.
- إذا اختلف مسار العينة عن الإنتاج، فسجل ما تثبته العينة وما يبقى تأكيده باستخدام قوالب الإنتاج.
