금속 프레스 가공 공차: 구매자가 지정해야 할 것

도면에서 어떤 치수를 개별 관리해야 할까요?

조립 시 맞닿는 면, 부품을 받치는 면, 위치를 결정하는 부위부터 확인합니다. 각 부위에 필요한 치수, 위치, 형상 조건을 나눈 뒤, 같은 절단 공정에서 완성되는지 아니면 후속 성형을 거치는지 살펴봅니다. 이를 바탕으로 성형 후에 검사해야 할 치수와 위치를 정합니다.

예를 들어 50.00 ±0.10 mm의 허용 범위는 49.90–50.10 mm이며 전체 공차 폭은 0.20 mm입니다. 이 한계만으로 위치나 방향이 정해지지는 않습니다. 크기와 형상의 관계는 채택한 도면 표준을 따릅니다. 표준과 판본을 명시하고 개별 한계가 없는 치수에는 적용할 일반 공차를 정합니다.

• 같은 평면의 구멍 패턴: 지름과 기능 기준에 대한 위치를 각각 확인합니다. 구멍 간 거리가 맞아도 외곽까지의 거리가 맞는 것은 아닙니다.
• 절곡부 양쪽의 구멍이나 장착면: 성형 후 서로의 위치를 확인합니다. 절곡 각도와 반지름, 위치 결정 편차가 최종 위치에 영향을 줍니다.
• 안착면이나 끼워맞춤 간극: 자유 상태와 지정된 조립 상태 중 어느 상태에서 기능을 확인해야 하는지 정하고, 해당 측정 조건을 검사 요구사항에 명시합니다.

펀치와 다이의 클리어런스는 왜 구멍 공차와 다를까요?

구멍 공차는 완성된 구멍의 허용 크기를 정합니다. 금형 클리어런스는 펀치와 다이 절삭날 사이의 간격입니다. MISUMI는 이를 편측 값으로 설명합니다. 간격을 바꾸면 전단, 절단면 품질, 금형 하중이 달라지지만 완성 구멍의 플러스마이너스 공차가 직접 정해지는 것은 아닙니다.

서로 동심인 원형 펀치와 다이의 편측 클리어런스는 c = (D_die − D_punch) / 2입니다. 판 두께가 1.00 mm, 펀치 지름이 6.00 mm이고 설계자가 c = 0.08 mm를 선택했다고 가정하면, 다이 구멍 지름은 6.00 + 2 × 0.08 = 6.16 mm입니다. 이 예시는 한쪽 간격을 판 두께의 8%로 가정한 것이며, 완성된 구멍의 공차가 ±0.08 mm라는 뜻은 아닙니다.

일반적인 타공 단면에는 처짐부, 매끄러운 전단면, 파단면, 출구 쪽 버가 생길 수 있습니다. 캘리퍼스로 입구만 측정해서는 핀이 통과하지 못하는 원인을 찾기 어려울 수 있습니다. 지름 공차를 바꾸기 전에 구멍 벽의 형상과 버를 확인하고, 어느 부분이 핀의 통과를 막는지 살펴봅니다.

• 도면: 완성 지름 한계, 별도 위치 요구, 끼움에 필요한 버와 가장자리 상태를 지정합니다.
• 금형 검토: 편측인지 양측 합계인지 명시하고 재료, 두께, 정렬, 날 상태, 마모를 함께 평가합니다.
• 검수: 지름 측정과 기능 게이지를 이용한 통과 검사를 구분합니다. 구멍 벽의 형상이 끼워맞춤을 좌우한다면 셰이빙, 파인 블랭킹 또는 추가 마무리 가공이 필요한지 검토합니다.

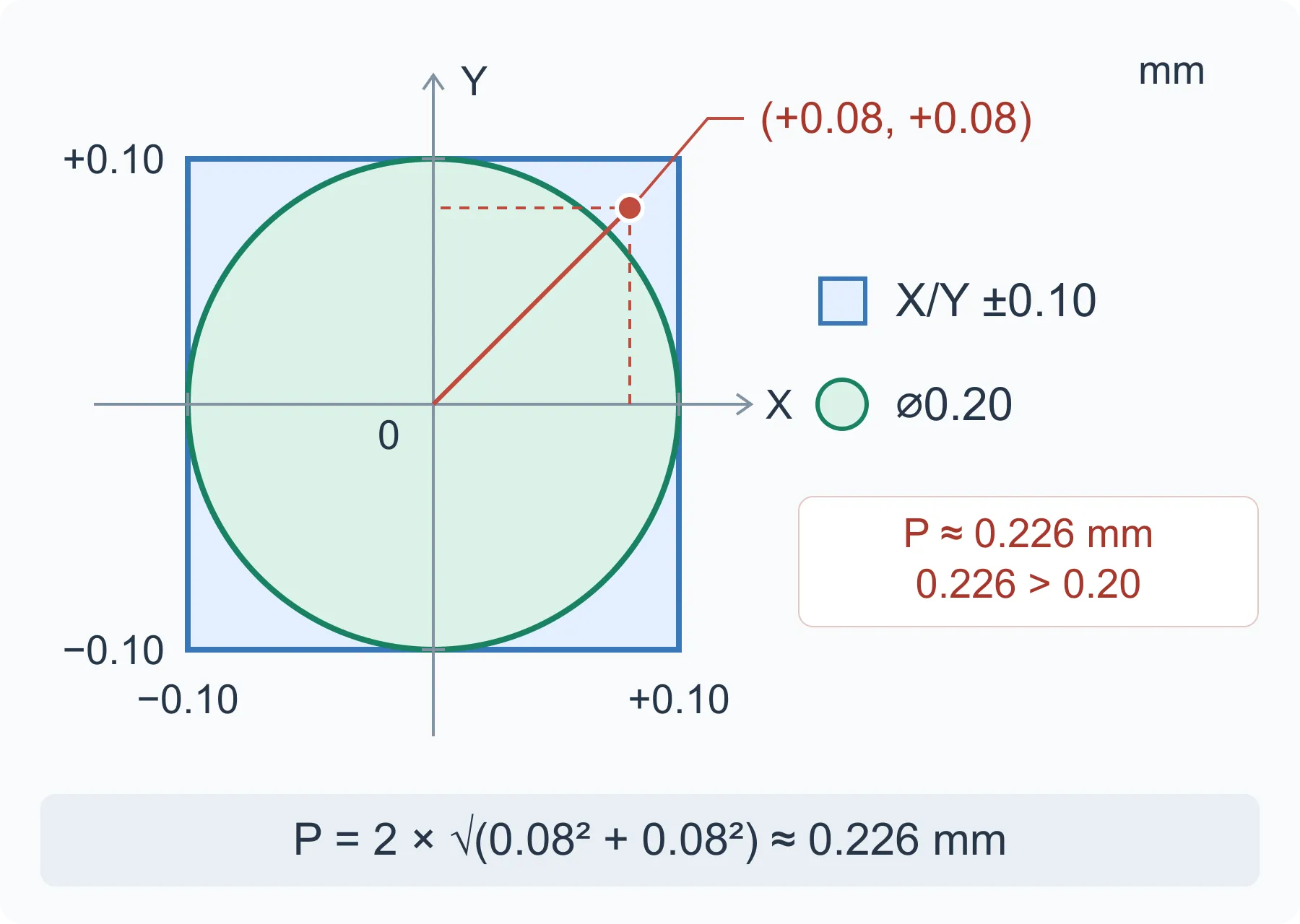

X와 Y는 합격인데 위치도는 왜 불합격일까요?

X와 Y 방향에 각각 공차를 지정하면 허용 영역이 직사각형이 됩니다. 반면 지름 기호가 붙은 위치도는 공차역의 단면이 원형입니다. 두 조건은 서로 다른 기하학적 요구사항이므로, 합격 여부를 판단하기 전에 도면의 데이텀 체계와 공차역 형상을 확인해야 합니다.

충분히 강성이 있는 직사각형 장착 베이스라면 1차 데이텀 A에 지지점 3개, B에 측면 위치 결정점 2개, C에 끝단 위치 결정점 1개를 대응시킬 수 있습니다. 이 3-2-1 배치는 조립 위치를 재현하는 검사 구성의 예입니다. 유연한 판재는 접촉으로 변형될 수 있으므로 지지와 구속은 지정 검사 상태에 맞아야 합니다.

표면 요구도 분리합니다. 평면도는 데이텀 없이 표면 자체의 형상을, 직각도는 데이텀에 대한 방향을 제어합니다. 평평한 장착면도 기울 수 있습니다. 채택한 ASME 또는 ISO GPS 체계의 크기·형상 규칙과 수정 기호를 일관되게 적용합니다.

작은 절곡 각도 오차가 왜 조립 문제를 일으키나요?

같은 각도 오차라도 구멍이나 장착점이 절곡선에서 멀수록 위치 변화가 커집니다. 스프링백은 성형 하중을 제거한 뒤 소재가 탄성에 의해 되돌아오는 현상입니다. 따라서 최종 각도는 소재 특성, 두께 편차, 부품 형상과 성형 조건에 따라 달라집니다. 판재가 두껍거나 단단하다는 이유만으로 공차를 넓혀야 한다고 판단할 수는 없습니다.

예를 들어 플랜지 자체는 변형되지 않고, 그 위의 한 점이 이상적인 절곡축에서 40 mm 떨어져 있다고 가정합니다. 오차가 1° 회전뿐이라면, 원래 예정한 플랜지 방향에 수직인 변위는 40 × sin(1°), 약 0.70 mm입니다.

조립 요구사항에서 허용 각도를 역산할 수도 있습니다. 같은 점이 예정 방향에 수직으로 최대 0.20 mm만 움직일 수 있고 이 허용량을 모두 회전에 배분하면, 각도 한계는 arcsin(0.20 / 40) ≈ 0.286°입니다. 이 경우 절곡 반지름, 판 두께, 위치 결정 편차에 배분할 여유는 남지 않습니다. 최종 장착 위치가 합격 기준이라면 도면에 그 위치를 직접 지정하고 검사해야 합니다.

• 절곡 후 구멍이 길어지는 경우: 먼저 절곡부 주변의 변형을 확인합니다. 구멍을 변형 영역 밖으로 옮기거나, 적절한 릴리프를 두거나, 성형 후에 타공 또는 마무리 가공을 하는 방안을 검토할 수 있습니다. 절곡 전 치수 공차만 좁혀서는 절곡으로 생기는 변형을 없앨 수 없습니다.
• 각도는 합격인데 장착점이 어긋나는 경우: 데이텀과 전체 치수 체인을 확인합니다. 절곡부까지의 거리와 절곡 위치 자체도 함께 살펴봅니다.

치수 공차를 좁히기 전에 누적 공차를 어떻게 확인하나요?

먼저 조립 결과의 한계값을 계산한 뒤 관련 치수에 공차를 배분하세요. 단순 간극 C = W − B에서 최솟값은 W_min − B_max, 최댓값은 W_max − B_min입니다. 공칭 간극만으로는 모든 합격 부품 조합이 조립 요구를 만족하는지 알 수 없습니다.

완성 상태의 설계 예제로 슬롯 폭 W = 20.00 ±0.10 mm, 삽입 부품 폭 B = 19.70 ±0.10 mm를 가정합니다. 공칭 총간극은 0.30 mm입니다. 최소 간극은 19.90 − 19.80 = 0.10 mm, 최대 간극은 20.10 − 19.60 = 0.50 mm입니다. 이는 양쪽을 합한 간극이며 한쪽 간극이 아닙니다. 각 측면의 간극은 삽입 부품의 위치 결정 방식에 따라 나뉩니다.

최소 총간극이 0.20 mm여야 하고 공칭 치수 차이는 0.30 mm로 유지한다고 가정합니다. 폭만 고려한 가장 불리한 조합에서는 두 ± 기호 뒤에 있는 값의 합이 0.10 mm 이하여야 합니다. 다음 두 가지 방안을 비교할 수 있습니다.

• 공칭 치수를 유지하고 두 폭 공차를 모두 ±0.05 mm로 변경: 최소 간극 19.95 − 19.75 = 0.20 mm, 최대 20.05 − 19.65 = 0.40 mm입니다. 더 엄격한 폭 관리가 필요합니다.
• 두 공차를 ±0.10 mm로 유지하고 삽입 부품 공칭 폭을 19.60 mm로 축소: 최소 19.90 − 19.70 = 0.20 mm, 최대 20.10 − 19.50 = 0.60 mm입니다. 유격이 커질 수 있으므로 최대 간극도 허용되는지 확인합니다.
• 두 계산은 완성 폭만 고려합니다. 정렬, 형상, 온도, 하중은 별도로 평가해야 합니다. 완성품 한계라면 코팅 두께를 다시 빼지 않습니다. 통계적 공차 누적에는 분포와 관계에 대한 근거가 필요하며 최악 조건 검사를 자동 대체하지 않습니다.

자유 상태, 구속 상태, 표면 처리 후 중 언제 측정해야 하나요?

측정 상태도 합격 기준의 일부입니다. 얇은 프레스 부품은 평판에 누르거나, 지그에 고정하거나, 나사로 조립하면 형상이 달라질 수 있습니다. 공급업체와 구매자가 같은 조건에서 측정하도록 샘플 승인 전에 측정 상태를 정해야 합니다.

표면 처리도 끼워맞춤에 영향을 줍니다. 코팅이나 도금은 접촉면 두께를 늘릴 수 있고, 버 제거 등은 모서리나 형상을 바꿀 수 있습니다. 치수가 표면 처리 전인지 후인지 명시하고, 표면과 공정별로 피막의 치수 영향을 검토하세요. 이미 완성 상태를 지정한 치수에서는 같은 피막 여유를 다시 빼지 마세요.

• 자유 상태: 지지점과 방향을 정하고 측정력이 의도치 않게 부품을 평평하게 누르지 않도록 합니다.
• 구속 상태: 위치 결정점, 고정 순서와 필요한 경우 합의한 하중 또는 토크를 정합니다.
• 표면 상태: 검사 시 완료해야 하는 표면 처리 단계와 버 또는 모서리 상태를 명시합니다.
• 측정 환경: 결과에 실질적 영향을 주는 경우 온도나 상태 조절 조건을 합의합니다.

어떤 검사 방법으로 요구사항을 검증할 수 있나요?

측정 방법은 지정된 형상 요소와 공차역을 평가할 수 있어야 합니다. 캘리퍼스는 접근 가능한 일부 치수를 잴 수 있지만, 단독으로 구멍 배열의 위치도나 표면 평면도를 입증하지 못합니다. 기기 분해능은 측정 정확도나 불확도와 같지 않습니다.

먼저 같은 부품을 측정한 뒤 장치에서 빼고, 다시 위치를 잡아 측정해 봅니다. 두 측정값의 차이가 공차 폭의 상당 부분을 차지한다면 생산 공정을 원인으로 판단하기 전에 지지 방식, 정렬, 측정력, 측정점 선택을 확인해야 합니다. 측정기가 교정되어 있다는 사실만으로 전체 측정 방법이 적합하다고 볼 수는 없습니다.

• 접근하기 쉬운 치수: 접촉면 형상과 측정력이 적절한, 교정된 마이크로미터나 캘리퍼스를 사용합니다. 화면에 소수점 이하 자릿수가 많다고 해서 측정 불확도가 낮은 것은 아닙니다.
• 구멍 끼워맞춤: 일반 플러그 게이지로 합의된 지름이나 통과 조건을 확인할 수 있지만, 이것만으로 구멍 배열 전체의 위치가 맞는지 판단할 수는 없습니다. 구멍 배열용 기능 게이지는 도면에 지정된 데이텀과 검사 조건을 재현해야 합니다.
• 구멍 위치나 윤곽: 적절한 좌표 측정 또는 광학 측정 방법을 사용합니다. 구멍 축이 관리 대상이라면 깊이 방향으로도 충분한 측정점을 확보해야 합니다. 입구의 원 하나만 측정해서는 축 전체를 평가할 수 없다는 점은 KEYENCE 자료에서도 설명합니다.
• 평면도나 성형면: 필요한 영역을 충분히 측정하고 지정 상태를 유지합니다. 한계 근처 결과의 판정 규칙을 합의합니다.

Cp는 좋은데 Cpk는 왜 낮을 수 있을까요?

Cp는 공정의 산포를 규격 상한과 하한 사이의 폭과 비교합니다. Cpk는 평균이 어느 한쪽 한계에 얼마나 가까운지도 반영합니다. 따라서 측정값이 좁게 모여 있어도 평균이 치우치면 규격을 벗어날 수 있습니다. NIST 가이드에 따르면 이 지수를 해석하기 전에 공정이 안정적인지, 데이터가 적절한지, 사용한 분포 가정이 성립하는지 확인해야 합니다.

안정적이고 관측값이 독립인 정규분포 가상 공정을 가정합니다. LSL = 49.90 mm, USL = 50.10 mm, 평균 μ = 50.06 mm, 표준편차 σ = 0.02 mm이면 Cp = (USL − LSL) / (6σ) = 0.20 / 0.12 ≈ 1.67입니다. 하지만 Cpk = min[(USL − μ) / (3σ), (μ − LSL) / (3σ)] = min(0.04 / 0.06, 0.16 / 0.06) ≈ 0.67입니다.

평균이 상한에서 0.04 mm 떨어져 있기 때문입니다. 같은 가상 분포에서 산포를 유지하고 평균을 50.00 mm로 맞추면 Cpk는 약 1.67이 됩니다. 산포 감소만 요구하기 전에 중심과 안정성을 점검합니다.

• 초도품 보고서 합격은 검사한 샘플을 확인할 뿐 후속 재료 로트, 셋업, 금형 마모 단계 전부를 대표하지 않습니다.
• 공정 능력을 평가하기 전에 사용할 지수, 합격 기준, 샘플링 계획과 산포 추정 방법을 합의합니다. 분석을 위해 양품만 골라서는 안 됩니다. 데이터가 어느 스테이션, 금형 캐비티, 교대조에서 나온 것인지 추적할 수 있어야 합니다.
• 공정 능력 지수를 해석하기 전에 시간 순서에 따른 데이터와 측정 시스템을 검토합니다. 공정이 불안정하거나 데이터가 분포 가정에 맞지 않으면 그에 적합한 분석 방법을 선택합니다.

금형 제작을 시작하기 전에 도면에서 무엇을 확인해야 하나요?

금형 제작용 도면을 승인하기 전에 중요한 요구사항마다 어떤 기능을 위한 것인지, 어떻게 검사할 것인지 명시합니다. 데이텀, 표면 처리, 고정 방식에 관한 이견은 금형 설계를 조정할 수 있는 제조성 검토(DFM) 단계에서 해결합니다. 공급업체들이 같은 요구사항을 기준으로 견적을 작성해야 가격을 비교할 수 있습니다.

• 도면 개정판, 단위, 적용 표준과 판본. 2D 도면과 3D 모델이 다를 때의 우선순위.
• 소재 등급, 상태, 두께 사양과 승인된 대체 소재.
• 중요 치수와 기하 공차, 조립 부위, 데이텀 형상 요소와 조립 간극 요구사항.
• 표면 처리 단계, 버 방향, 모서리 상태와 자유 상태 또는 구속 상태에서의 지지·고정 방식.
• 측정 방법, 합격 판정 규칙, 샘플 보고서와 합의된 양산 공정 능력 평가 조건.
