Warum verläuft eine Erhebung um die Öffnung eines Ziehwerkzeugs?

1. Zuerst die Erhebung zuordnen: Drei Elemente können ähnlich aussehen

Eine Draufsicht reicht nicht aus, um die Funktion eines erhabenen Rings festzustellen. Prüfen Sie einen Werkzeugschnitt und verfolgen Sie das Blech beim Schließen und Ziehen. Einer Ziehsicke liegt in der Regel eine Nut gegenüber, durch die das Blech zwischen den Werkzeugflächen läuft. Die Sicke kann durchgehend, in Abschnitten oder nur dort ausgeführt sein, wo zusätzliche Rückhaltung nötig ist. [1]

2. Warum der Flansch Rückhaltung braucht

Beim Ziehen eines Bechers bewegt sich der Flansch nach innen zu einem kleineren Umfang. Die dabei entstehenden Umfangsdruckspannungen können das ungestützte Blech ausbeulen und Falten bilden lassen. Der Niederhalter stützt das Blech und lässt zugleich das Material nachfließen, das für die Wand benötigt wird. [2]

Die Wand überträgt außerdem die Kraft, mit der der Flansch eingezogen wird. Mehr Widerstand kann unkontrollierten Einzug verringern, erhöht jedoch auch die von der Wand getragene Last. Fließt nicht genügend Material nach, können örtliche Streckung und Ausdünnung zu einem Riss führen. Gesucht ist ein brauchbares Gleichgewicht, nicht die größtmögliche Niederhalterkraft. [2][3]

3. Animation: Den Weg des Blechs über die Ziehsicke verfolgen

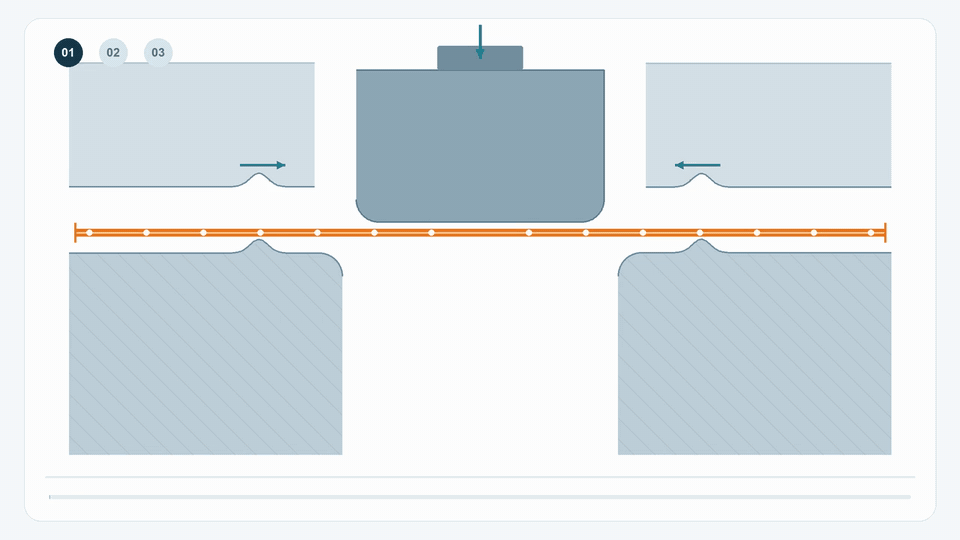

Die Animation beginnt mit einer ebenen Platine und geöffnetem Werkzeug. Der Niederhalter senkt sich und drückt den Flansch über die Ziehsicken; anschließend fährt der Stempel in die Matrizenöffnung. Das orange Blech verändert sich von einer ebenen Scheibe zu einem Napf, während beide Außenkanten nach innen wandern.

01 — Die Platine ist eben. 02 — Der Niederhalter schließt; der Flansch biegt sich über die Sicken. 03 — Der Stempel fährt abwärts: Blech fließt über die Sicken nach innen, die Napfwand wächst und der Boden sinkt. Weiße Punkte folgen denselben Materialstellen und zeigen Umformung und Einzug. Biegen, Rückbiegen und Werkzeugreibung erhöhen den Einzugswiderstand. [1]

Dies ist ein vereinfachter Schnitt durch einen allgemeinen Napf. Zu sehen sind Niederhalter, Stempel, Matrize und zwei örtliche Sickenquerschnitte. Reale Werkzeuge können durchgehende oder unterbrochene Sicken verwenden; die Erhebung kann auch auf der Gegenseite liegen. Die Bewegung ist weder ein berechneter Pressenhub noch eine Dehnungsverteilung oder eine Werkzeugbemaßung.

4. Mehr Rückhaltung ist nicht immer besser

Falten und Risse sind Symptome, die untersucht werden müssen; sie weisen nicht eindeutig auf eine einzige Ursache hin. Vergleichen Sie die Fehlerstelle mit dem Flanscheinzug, den Dickenmessungen, der Schmierung und den Kontaktbedingungen im Werkzeug. [2][3]

5. Braucht jedes tiefe Bauteil eine höhere Ziehsicke?

Nein. Die Tiefe allein entscheidet nicht darüber, ob eine Ziehsicke nötig ist. Platinenform, Werkstoffeigenschaften, Dicke, Eckenradien, Schmierung und der örtlich unterschiedliche Materialbedarf beeinflussen die Lösung. Manche Teile lassen sich mit einem geeigneten Niederhalter ohne Ziehsicke ziehen; andere brauchen zusätzliche Rückhaltung nur in bestimmten Bereichen. [2][4]

Sickenhöhe, Radius, Querschnitt und Eintauchtiefe müssen gemeinsam mit den Niederhaltebedingungen betrachtet werden. Eine höhere oder schärfere Sicke kann Umformung und Widerstand erhöhen, zugleich aber auch das Risiko für Ausdünnung, Oberflächenschäden oder Risse. Es gibt keine allgemeingültige Sickenhöhe, die eine größere Ziehtiefe garantiert. [1][3]

Eine Ziehsicke belegt außerdem nicht, dass ein hohes Gehäuse in einem einzigen Zug hergestellt werden kann. Platinenzuschnitt, Ziehverhältnis und mögliche Weiterzüge erfordern eine eigene Prozessbewertung. Den Unterschied zwischen Umformoperationen und Werkzeuganordnungen erläutert der verlinkte Prozessvergleich.

• Folgeverbundwerkzeuge, Stanzen mit Einzelstationswerkzeugen und Tiefziehen

6. Ein praktisches Vorgehen zur Prüfung eines Versuchsteils

Legen Sie fest, welche Nachweise eine Verbesserung zeigen sollen. Halten Sie Materialcharge, Platine, Schmierung und Presseneinstellung nachvollziehbar fest. Vergleichen Sie anschließend kontrollierte Versuche, statt mehrere Einstellungen gleichzeitig zu ändern.

1. Markieren Sie entsprechende Stellen am Umfang der Ausgangsplatine und erfassen Sie nach dem Umformen den örtlichen Flanscheinzug. Vergleichen Sie alle relevanten Seiten, nicht nur die Gesamttiefe des Teils.
2. Messen Sie die Dicke an der Wand, am Stempelradius und an weiteren auffälligen Stellen mit einem geeigneten Verfahren. Dokumentieren Sie die geringste Dicke und ihre Lage zusammen mit Falten, Rissen und Oberflächenspuren.
3. Prüfen Sie gemeinsam mit dem Werkzeugbau den Niederhalterkontakt, die Eintauchtiefe der Ziehsicke, die Werkzeugradien und die Schmierstoffverteilung. Wählen Sie eine konkrete Anpassung und vergleichen Sie das Ergebnis mit dem Ausgangszustand.
4. Prüfen Sie neben dem Aussehen auch die fertigen Funktionsmaße und Montageanforderungen. Bestätigen Sie, dass die Verbesserung bei wiederholten Versuchsteilen erhalten bleibt.

Beispiel: Bei einer Ausgangsdicke t₀ = 1.00 mm und einer örtlich gemessenen Dicke t = 0.82 mm beträgt die örtliche Ausdünnung = (t₀ − t) / t₀ × 100% = 18%. Das ist ein Rechenbeispiel, keine Abnahmegrenze. Legen Sie den zulässigen Wert anhand der Bauteilanforderungen, des Werkstoffs und der Umformbewertung fest; eine einzelne Dickenmessung belegt nicht die Fehlerfreiheit des gesamten Teils.
