本文面向金属外壳、支架和其他 OEM 金属件的采购与工程人员，帮助你整理现象、安排检查，并与涂装供应商确定下一步。
一、先说清楚“烤漆”指什么
“烤漆”说明涂装过程中用了加热，但还不足以确定涂料体系。液体烘烤涂料与热固性粉末涂料，在施工和固化要求上有差别。本文主要讨论已经成膜的涂层；粉末在进炉前从工件上滑落，还涉及上粉、静电和接地问题，应另行排查。[1][4]
开始沟通时，至少确认基材、涂料型号、底漆与面漆的组合，以及是否经过返工。若这些信息暂时不全，可以先从现有工艺单和供应商的产品技术数据表（TDS）查起。
还要把三种经常混淆的性能分开：
选用耐磨涂料可以针对摩擦损伤，但如果问题出在油污、前处理或底漆与面漆的结合处，仍要先解决对应的失效原因。[1]
| 性能 | 主要回答什么问题 | 能否单独证明不会掉漆 |
|---|---|---|
| 附着力 | 涂层与基材、或两层涂层之间是否容易分离 | 只能说明指定方法和条件下的表现 |
| 硬度 | 漆膜抵抗规定压入或划伤作用的能力如何 | 不能；漆膜硬，也可能与下层结合不好 |
| 耐磨性 | 漆膜在规定摩擦介质和载荷下损耗多少 | 不能；耐磨和界面结合是不同的检查项目 |
二、先看脱落位置，再决定查什么
保留几件失效样品，以及同批次看起来正常的样品。先拍下掉漆区域、脱落碎片的两面和零件全貌，记录是在出炉、装配、运输还是使用后发现的，再做破坏性检查。

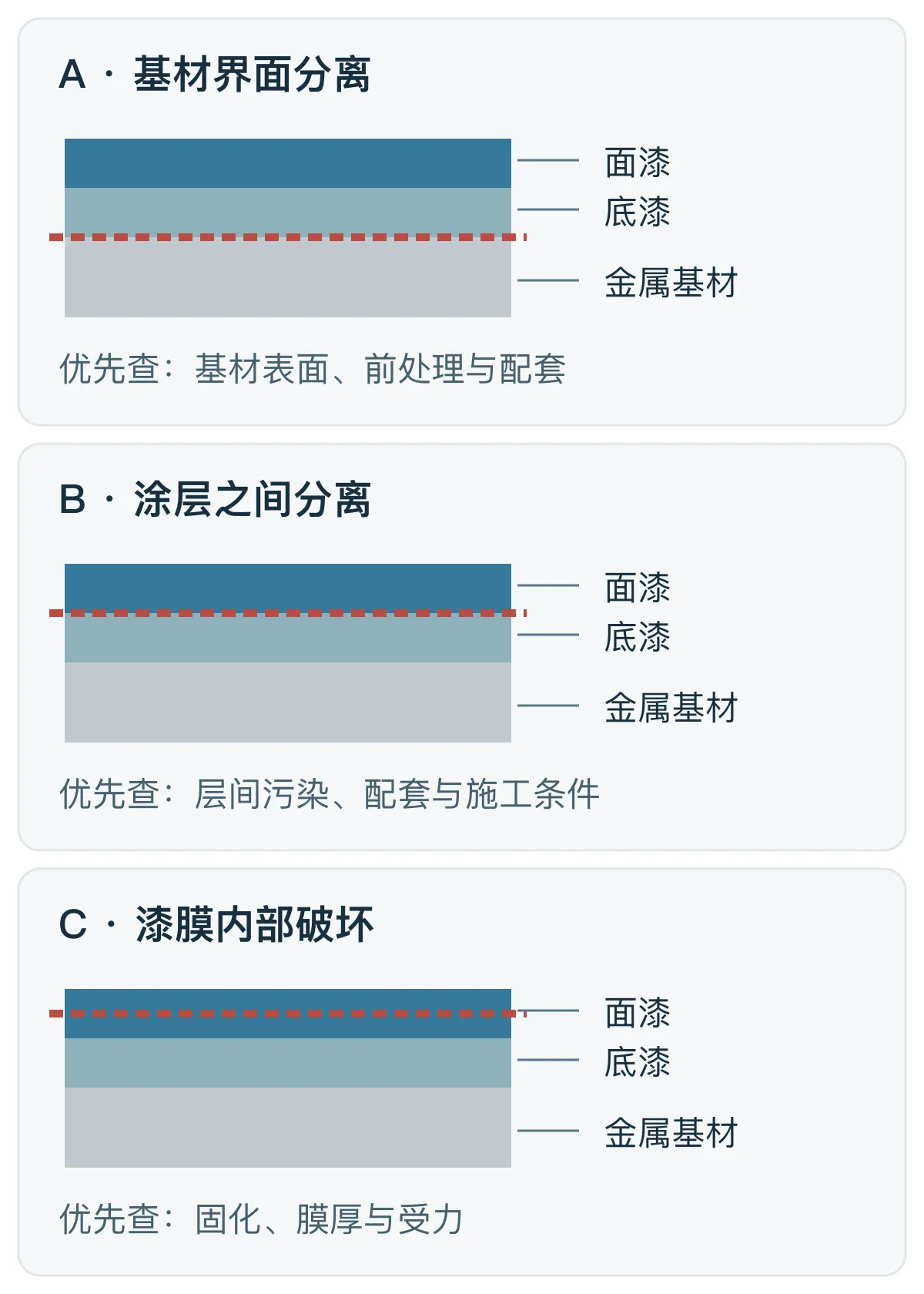

下面的现象用于缩小排查范围。外观只能提供线索，不能仅凭一张掉漆照片认定责任或根因。 多层体系中，涂层可能从中间分开；这时测到的结果未必代表最底层与金属的结合情况。[2]
TIGER 的粉末涂装故障指南分别列出了前处理不当、污染或腐蚀残留、层间结合不足、固化偏差和机械作用等原因。这说明排查需要把现象与过程记录放在一起看。[1]
| 看到的现象 | 优先检查的方向 | 怎样进一步确认 |
|---|---|---|
| 成片脱落，露出疑似金属表面 | 涂层与基材之间的清洁、氧化物、前处理及涂料适用性 | 确认露出的究竟是金属、转化膜还是底漆；对照正常样品检查表面和工艺记录 |
| 面漆掉了，底漆仍在 | 层间污染、底面漆配套和重涂条件 | 核对两层产品型号、施工间隔和表面处理要求，制作相同配套的试样 |
| 涂层开裂或崩成碎片，两侧仍有漆膜残留 | 漆膜自身的强度、柔韧性、固化和厚度，以及实际受力 | 查看裂纹位置、膜厚与固化记录，并复现约定的装配或机械作用 |
| 主要在切边、孔口、折弯处或螺钉周围崩漆 | 边缘氧化物、毛刺、覆盖情况及装配挤压 | 对照装配前后样品，检查切边处理、孔配合和接触位置 |
| 受潮后起泡，破口下有锈迹或其他腐蚀产物 | 残留盐分或清洗剂、水分、涂层缺陷和使用环境 | 核对漂洗与干燥、积水位置、基材及腐蚀情况；不能把所有鼓泡都判为同一种原因 |
三、沿着工艺顺序检查五个环节
1. 清洁：看不见油，不等于已经适合涂装
冲压拉伸油、防锈油、手印、焊接防飞溅剂和压缩空气中的油，都可能影响后续成膜。只用抹布擦亮表面，不能证明适合当前涂料的清洁要求已经满足。[1]
重点检查零件实际带入的污染物，清洗工序能否去除它们，以及孔边、折边和凹槽是否同样得到处理。清洗后的搬运和存放也要纳入检查，避免表面再次被污染。
在适用的清洗流程中，漂洗水明显缩成水珠、不能连续润湿表面，是值得继续检查的线索。但这种观察不能证明所有盐分、残留物都已清除，更不能代替成品附着力验收。[1]
2. 基材与前处理：钢、镀锌钢和铝不能只按同一种办法处理
前处理需要与基材、涂料和使用要求配套。钢件上的锈蚀与氧化皮、镀锌表面的状态、铝件的脱脂和转化处理，关注点并不相同。需要转化膜的工艺，还应检查膜层是否连续、是否异常偏厚或疏松，以及后续漂洗、干燥是否符合要求。[1]
钣金件还要留意切边和焊接区域。例如，氧气辅助激光切割形成的边缘氧化膜可能影响粉末涂层附着；TIGER 将其单独列为崩漆原因。这一条件不能扩大成“所有激光切边都一样”。[1]
如果考虑打磨或喷砂，应先确定需要去除什么、允许形成怎样的表面状态。粗化不能替代除油，也不应损伤镀层、尺寸和装配面。具体方式应由基材与涂料的配套要求决定。
3. 固化：核对工件的温度过程
烘炉显示达到设定温度，不代表工件各处已经达到相同温度。厚薄不同、热容量不同的零件，以及不同装炉量和挂放位置，都可能需要不同的升温过程。TIGER 的故障指南明确建议，在需要时测量实际工件的温度曲线，并对照产品数据表。[1]
当 TDS 按工件温度规定固化条件时，应以工件达到要求温度后的有效时间核对，不能把全部在炉时间直接当作固化时间。 测温位置应覆盖有代表性的薄、厚部位和升温较慢的位置，而不只测炉内空气。
热固性粉末涂层固化不足或严重过度烘烤，都可能损害机械性能。应先查实际曲线、产品允许的固化范围和现有膜厚，再决定如何调整；不能把“多烤一会儿”当作统一补救办法。[1]
液体烘烤涂料则需按对应 TDS 另行核对施工、闪干与烘烤要求；如为多组分体系，还要确认配比等条件。不能直接套用某款粉末涂料的参数。
4. 涂层配套与厚度：厚一点不一定更可靠
底漆和面漆各自合格，不等于组合后一定适用。新涂层覆盖旧漆膜、粉末涂层覆盖液体底漆，或返工时再喷一层，都需要确认层间结合与烘烤配套。[1]
检查时要说清楚每一层的产品型号、施工顺序和供应商规定的重涂要求。需要打磨时，确认打磨程度、除尘及后续清洁；不能仅以“同一种颜色”判断两种涂料兼容。
膜厚也应按所选体系控制。过厚可能改变机械表现，边角或凹处的局部堆积还可能引入其他缺陷。测量应覆盖约定部位；不能用平整大面的一个读数代表整件，也不应把供应商针对某类产品的厚度建议写成全部烤漆的通用上限。[1]
5. 装配与使用：找出第一次发生损伤的工序
若零件出炉后正常，装上螺钉或卡扣才在局部掉漆，应检查接触挤压、装配间隙和边缘状态。若问题只在潮湿使用后出现，则需要把水分、残留物、腐蚀和涂层系统的适用性一起查。[1]
可以在涂装后、装配后、包装后分别保留检查记录。这样更容易分清已有缺陷和后续新增损伤。发现机械损伤仍应核对涂层质量；它既不能自动证明整批附着力不合格，也不能自动排除涂装问题。
四、把排查变成一次有对照的验证
有效的排查应保留对照，并让每次调整都能回答一个问题。
- 保留原始状态。 标识失效批次和发现工序，保存未清洗、未补漆的失效件、正常件及可追溯记录。
- 缩小问题范围。 比较材料批次、零件结构、挂放位置、涂料批次及返工状态，找出共同条件。
- 按线索核查记录。 将实际前处理、膜厚、工件温度过程和层间施工条件，与所用产品要求逐项比较。
- 做可解释的试样。 针对发现的问题安排对照，尽量避免一次改变多个条件后无法判断是哪项起了作用。保留原条件样品，并记录每项变化。
- 回到实际零件验证。 检查附着力及相关的装配、机械或环境表现。平板试样便于比较，但不能完全代表零件的切边、凹槽、焊缝和受力位置。
如果需要判断长期受潮、清洗剂接触或温度变化后的表现，就应在约定的暴露条件后复测。仅凭出炉后的外观和一次测试，无法回答全部使用问题。
五、验收时，写清方法和条件
“百格通过”或“胶带拉不掉”不足以构成完整报告。ASTM D3359 的公开说明指出，胶带法用于评估规定条件下的附着表现，不能给出界面破坏所需力的绝对值，也不能精细区分较高附着水平；操作方法、胶带和环境会影响结果。[2]
不同试验方法、不同膜厚和不同试样条件的结果，不能只凭等级名称互换。具体切割方式、间距、胶带和判定步骤，应按选定标准及双方约定执行。[2]
溶剂擦拭也有边界。ASTM D5402 的公开说明指出，耐溶剂性可以随化学固化发展，但耐溶剂性达到某个水平，本身不等于完全固化；该文件也不统一指定所有涂料都应使用的溶剂、擦拭次数和合格结果。[3]
| 要确认的问题 | 可安排的检查 | 报告中应说明 |
|---|---|---|
| 涂层是否容易从基材或层间分开 | 适用的划格或切割胶带试验，例如按 ASTM D3359 选定的方法 | 标准及版本、具体方法、膜厚、试样状态、测试位置、评级和脱落位置；操作细节按标准记录 |
| 是否满足所用涂料的固化要求 | 实际工件温度过程与 TDS 核对；必要时配合适用的溶剂擦拭检查 | 涂料型号、测温位置、曲线、判定条件；擦拭所用溶剂、次数及判据 |
| 装配变形或冲击时是否开裂崩漆 | 约定的弯曲、冲击或实际装配验证 | 试样与零件的对应关系、受力条件、开裂和脱落位置 |
| 暴露于湿气、清洗剂等条件后是否仍可接受 | 按用途约定的环境暴露，再检查涂层及附着表现 | 暴露条件、时间、是否预划伤、恢复条件，以及起泡、腐蚀和附着的判据 |
六、已经掉漆，怎样决定返工范围
返工方案应处理失效界面，并确认剩余涂层和基材能否继续使用。下面三种情形可以作为与供应商讨论的起点。
局部划伤，周围涂层可靠。 在确认损伤范围、修补材料与原体系兼容，且外观和使用要求允许后，可以评估局部修补。修补后的性能应按约定验证，不能只看颜色接近。
多处起皮、轻触继续脱落，或层间结合普遍异常。 不宜直接在失效涂层上盖新漆。先识别需要去除到哪一层，再评估退除、重新前处理和重涂；旧底漆能否保留，需要检查，而不能默认。
涂层下已有腐蚀，或基材本身受损。 除了涂层，还要检查腐蚀、退漆和再次加热可能对基材、镀层、尺寸及装配功能产生的影响。由加工与涂装双方确定返工路线，再用样件验证。
对返工件继续保留原批次与返工记录，并复查膜厚、附着、外观及相关功能。局部补漆或重新烘烤是否可行，应由具体涂料体系和样件结果决定。[1][3]
七、采购怎样把问题说清楚
开始沟通不需要先确定全部工艺参数。提供下面这些信息，通常比只说“附着力要好、不能掉漆”更有帮助：
例如，可以这样描述：“这是一款钢制外壳，掉漆集中在螺钉孔周围，装配前暂未发现异常。希望先核对孔配合和涂层状态，再确定是否需要调整涂装或装配方式。”这里说明了现象和待查问题，未提前把原因归到某一方。
若还在比较表面处理，可以继续阅读喷粉、电镀与阳极氧化对比；需要整理报价资料时，可参考金属件表面处理 RFQ 指南。
- 零件是什么： 图纸或照片、材料和板厚（已知时提供）、预计数量，以及是否属于返工件。
- 问题在哪里、何时发生： 圈出掉漆位置，说明是在出炉、装配、运输还是使用后发现，补充相关批次和比例（有记录时提供）。
- 使用时会遇到什么： 室内或室外、潮湿或清洗、摩擦或冲击，以及哪些部位承担装配、接地或配合功能。
- 已有要求和记录： 涂料型号、底面漆组合、膜厚、固化记录、测试报告及认可样品；缺失项写“待确认”。
